爬行机器人压力容器腐蚀检测

浏览次数:430来源:美国物理声学

检测产品:通过在以下的容器内壁用打磨机打磨了两个凹槽,然后用爬行机器人扫查。

工件说明:工件标称厚度是20mm,外加油漆防腐层0.3mm

使用设备: 超声波爬行机器人腐蚀检测设备

检测过程:


腐蚀分析:

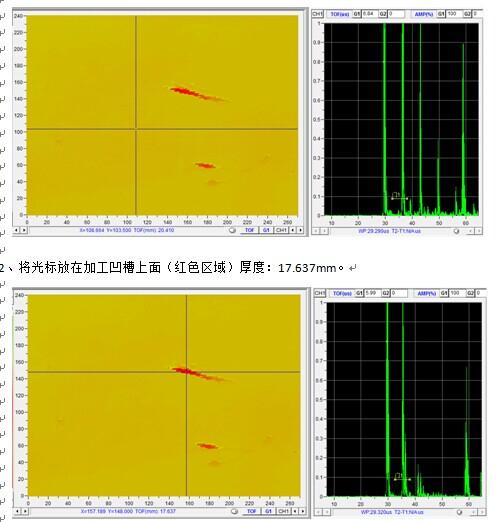

1、将光标放在正常(黄色区域)厚度处:20.410mm,波形反射良好。


爬行机器人压力容器腐蚀检测2

通过以上C扫描图及A波形的分析,及现场实际情况判断,其检测结果与试件加工凹槽缺陷及厚度是一一吻合。
