声发射案例

监测对象及目的：

2015年8月，声发射混凝土梁静载试验，梁长8m，宽1.2m，高0.4m;

监测设备：

SAMOUS、Express8和SH-III设备;通用型AEwin软件;相关的定位软件功能;

监测效果：

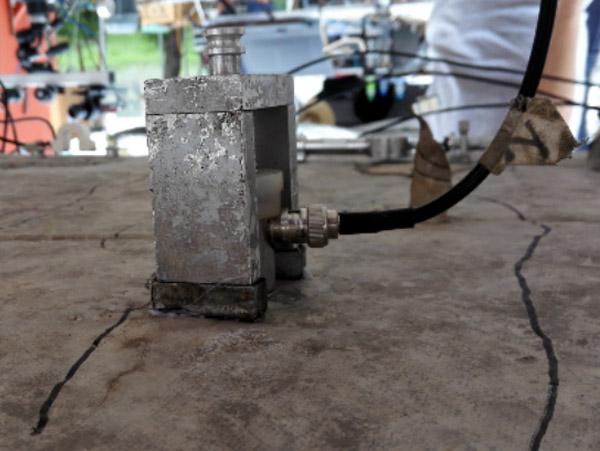

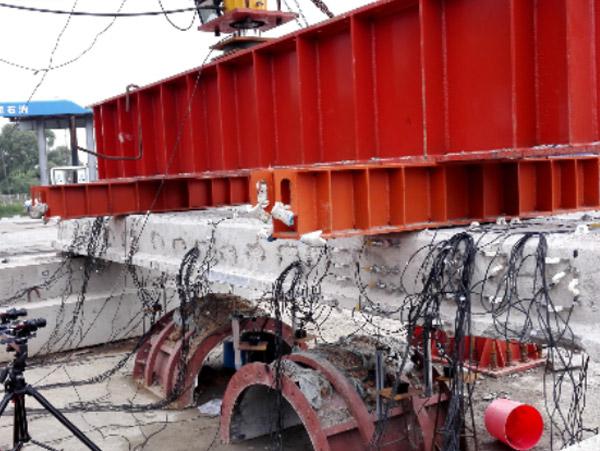

图1. 现场照片

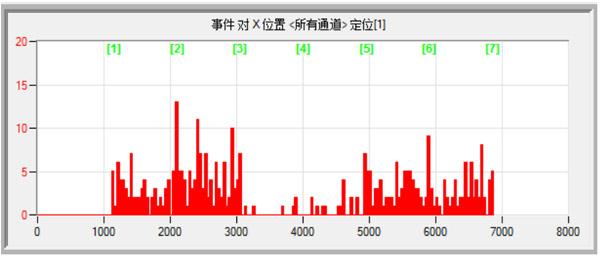

图2. 定位图

在早期加载试验过程中，声发射信号量很少，并且没有明显的集中定位信号，主要原因是该梁之前承受过一定的载荷，由于凯赛尔效应，在早期加载时原有的裂纹很难扩展。

随着载荷值的逐渐加大，2、3两传感器间以及5、6、7传感器间都产生了大量的集中定位信号，说明在这些区域产生了许多裂纹，并进一步扩展。
